Slik installerer du en bevegelsessensorlysbryter

Hva er en bevegelsessensorlysbryter?

Bevegelsessensorbrytere har eksistert lenge, men selv om de ofte kreves i kommersiell konstruksjon, har de aldri blitt populært i hjemmet. I de enkleste termer vil en slik bryter automatisk slå på lysene når det oppdager bevegelse og kan være nyttig i enkelte programmer.

Denne artikkelen vil gå deg gjennom trinnene som er nødvendige for å installere en bevegelsessensorbryter, med bildene tatt av et vaskerom som får en oppdatert bryter. Å gå inn i et mørkt rom med en dobbelt armfulle klesvask er ikke mye moro; rommet var skreddersydd for søknaden.

Velger en bevegelsessensorbryter

Det viktigste hensynet er nødvendigheten av en nøytral ledning. Noen bevegelsessensorbrytere krever at det er en nøytral (hvit) ledning festet til dem, noen gjør det ikke - for de som gjør det, er det ingen erstatning.

Før du kjøper en bryter, er det lurt å fjerne gjeldende bryter og se om det er en nøytral ledning tilgjengelig i elektrisk boks. Følg instruksjonene i neste avsnitt, fjern bryteren fra boksen. Ikke koble fra den - bare trekk den ut av boksen langt nok for å se hva som står bak den. Du leter etter en hvit ledning som ikke kobler til gjeldende bryter. Eldre ledningsmetoder tillot en hvit ledning som skal brukes som en del av den svitsjede kretsen, og at ledningen vil bli festet til bryteren. I så fall er det ikke en nøytral og kan ikke brukes som en. Nøytral ledninger vil være en eller flere hvite ledninger som passerer gjennom boksen uten å avslutte en hvilken som helst bryter.

Hvis det er en nøytral ledning i esken, kan en hvilken som helst bevegelseskontakt brukes. Hvis ikke, må du sørge for at bryteren du kjøper ikke krever noe nøytral. De fleste bevegelsesbrytere, men ikke alle, har allerede ledninger som vil bli spleiset til de i esken med trådmutter; Hvis det er en hvit ledning på bryteren, vil det være nødvendig med en nøytral.

Du må også vite om den gamle bryteren er en enkel enkeltpol (to ledninger pluss bakken) eller en treveisbryter (tre ledninger pluss bakken) som bevegelsessensorbryteren må kjøpes i samme konfigurasjon. Hvis den gamle bryteren er 4-veis (4 ledninger pluss jord), kan den ikke byttes ut med bevegelsesdetektorbryter.

Annet enn disse to forholdene, er bevegelsesbrytere et spørsmål om utseende og egenskaper. Noen har en dimmer innebygd (pass på at lampen din er dimbar), og de fleste vil ha en variabel forsinkelsesinnstilling som kan være veldig nyttig.

Klikk på miniatyrbildet for å se i full størrelse A common motion sensor switch. Black, red and green wires with no neutral wire required.The faceplate of the same switch has been removed, exposing the time delay setting - an arrow shaped knob on the left side.A 3 way motion switch. Three wires are necessary, plus a ground - there is a terminal on each corner the wires must be attached to.

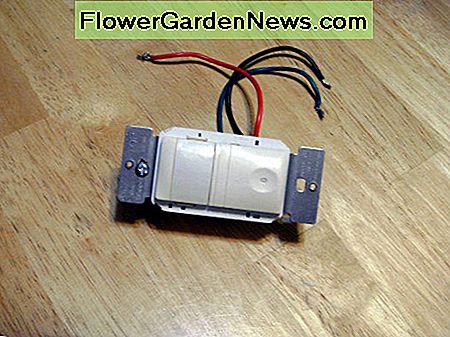

A common motion sensor switch. Black, red and green wires with no neutral wire required.
En felles bevegelsessensorbryter. Svart, rød og grønn ledninger uten nøytrale ledninger kreves.

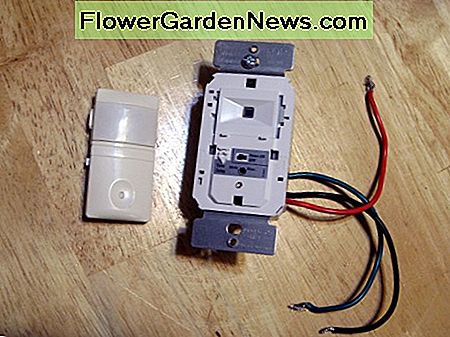

The faceplate of the same switch has been removed, exposing the time delay setting - an arrow shaped knob on the left side.
Forsiden på samme bryter er fjernet, og utsetter tidsforsinkelsesinnstillingen - en pilformet knapp på venstre side.

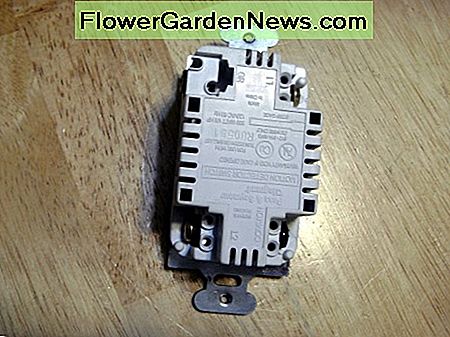

A 3 way motion switch. Three wires are necessary, plus a ground - there is a terminal on each corner the wires must be attached to.
En 3-veis bevegelsesbryter. Tre ledninger er nødvendig, pluss en bakke - det er en terminal på hvert hjørne som ledningene må festes til.

Sikkerhet først!

Disse er ferske, rimelige verktøy som er et must for alle som gjør elektrisk arbeid. Kan oppdage spenning gjennom isolasjonen, det kreves ingen ledig ledning for å vite om det er spenning tilstede. Som profesjonell elektriker er det alltid en i lommen min og den brukes før du berører en hvilken som helst ledning som muligens kan være "varm" (det betyr at det er strøm i bygningen et sted). Hvis du gjør elektrisk arbeid nå eller i fremtiden, vurder kjøp av en av disse ikke-kontakt spenningsdetektorer.

Fjerner den gamle bryteren

Med den nye bevegelsessensorbryteren i hånden er det på tide å fjerne den gamle lysbryteren. Slå av strømmen som det første trinnet. Når lyset slås på, slår du avbrytere eller fjerner sikringer til lampen går ut. Hvis det er noen sjanse for at noen kan slå bryteren på igjen (mer enn det rommet du jobber med, vil det trolig bli mørkt) tape avbryteren med et stykke tape som en indikasjon på at det er grunn til at den er av.

Fjern de to skruene som holder dekselet på, etterfulgt av to skruer som holder bryteren på plass. Trekk forsiktig ut bryteren, hold den på toppen og bunnen der skruene var, bare hvis strømmen fortsatt er på (kanskje pæren brent ut på feil tidspunkt - ikke ta sjansen til å bli sjokkert). Med bryteren trukket fra veggen, men ledningene fortsatt festet, må du prøve med en ikke-spenningssensor eller voltmeter for å kontrollere at det ikke er strøm før du fortsetter. Avhengig av hvilken type sensorbryter du har, må du kanskje identifisere hvilken ledning som er. Muligheten for en nøytral ledning er nevnt; Hvis sensorbryteren trenger en nøytral, burde du allerede ha identifisert den.

Toveis sensor bryter

En toveis sensorswitch vil ha enten to svarte eller en svart og en rød ledning, pluss i alle tilfeller en grønn jordledning. Den røde ledningen gå til bryterbenet (ledningen som faktisk driver lyset) for at bryteren skal fungere riktig. Det vil ikke ødelegge bryteren hvis den er koblet bakover, men det fungerer heller ikke riktig. Hvis sensoren har to svarte ledninger, spiller det ingen rolle hvilken bryterledning som går der. Bryterbenet kan identifiseres ved å slå på strømmen mens den gamle bryteren fortsatt er koblet til den, men slått av, og berører hver ledning med spenningsdetektoren. Bryterbenet har ingen strøm; den vil bare ha strøm når bryteren er slått på. Legg merke til hvilken den er, slå av bryteren og fortsett å ta av bryteren. Et stykke tape som er viklet rundt bryterbenet, forhindrer forvirring eller glemmer hvilken den er.

Treveis sensor bryter

Det eneste som må identifiseres her er "vanlig" ledning. I de fleste brytere er det ledningen av seg selv (unntatt jordledningen) i den ene enden. Det festes vanligvis til en mørkere farget skrue (men ikke grønn) enn de andre ledningene. Baksiden av bryteren kan også merkes. Igjen merk den "vanlige" ledningen med tape eller annen metode og fortsett å fjerne bryteren. Som toveisbryteren, hvis den er koblet feil, vil det ikke skade bryteren og det brenner ikke huset ned; det vil bare ikke fungere skikkelig.

Fjern ledningene fra den gamle bryteren. Hvis de er viklet rundt en skrue, løsne skruen og fjern kabelen. Hvis du bare skyver i et hold på baksiden av den gamle bryteren, er det et lite spor eller hull ved siden av ledningen; skyv en liten skrutrekker eller annet instrument inn i hullet; det vil frigjøre våren som holder ledningen.

Sett den gamle bryteren og dekselet til side. De fleste sensorbrytere kommer med en dekselplate i en farge for å matche den, slik at den gamle platen kan kastes.

Fjerner den gamle bryteren

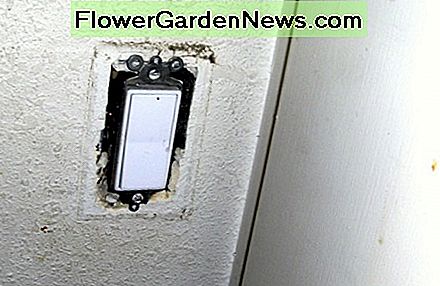

Faceplate removed, exposing the two screws, one on top and bottom, that hold the switch to the box behind it.
Skiltet fjernes, utsetter de to skruene, en på toppen og bunnen, som holder bryteren i boksen bak den.

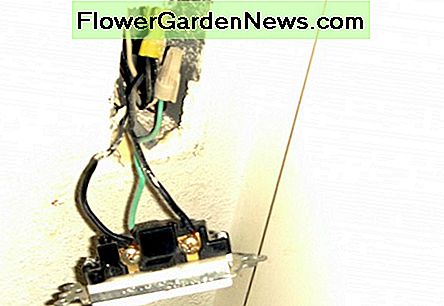

The switch has been pulled from the wall with the power turned off, exposing the wires and screws holding them. The green ground wire goes to a green ground screw.
Bryteren er trukket fra veggen når strømmen er slått av, og utsetter ledninger og skruer som holder dem. Den grønne jordledningen går til en grønn jordskrue.

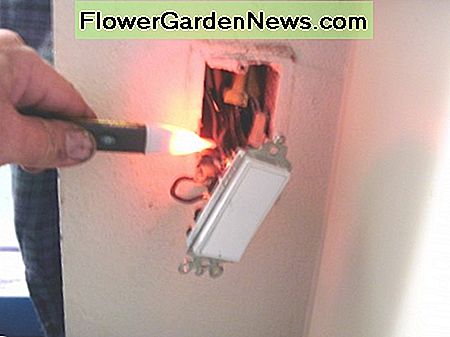

Testing for the switch leg; with the light turned off the top wire is still hot; the other one is the switch leg.
Testing for bryterbenet; med lyset slått av toppen ledningen er fortsatt varmt; den andre er bryterbenet.

Installere bevegelsessensorbryteren

Fest jordledningen, grønt eller bart av isolasjon, i esken til den grønne skruen eller den grønne ledningen på den nye bryteren. Hvis trådmutter brukes til å skarpe ledninger sammen, som i bryteren som er avbildet, skru på mutteren, og hold mutteren, ta fast på hver ledning separat. Bedre at de kommer fra hverandre enn når du legger ledningene inn i esken hvor du ikke kan se det skje.

Fest den merkede ledningen til den røde ledningen på en toveis sensorbryter (eller terminalen merket "last" hvis det ikke er ledninger på bryteren) eller til "felles" terminal på en treveisbryter. Den gjenværende ledningen i boksen for en toveisbryter går til den svarte ledningen eller terminalen merket "linje". De andre to ledningene som er igjen for en treveisbryter, går til de resterende klemmene eller ledningene; det spiller ingen rolle hvilken som helst. En ledning per terminal.

Brett og sett ledningene tilbake i esken og skyv bryteren på plass. Monter de to skruene som holder den i esken og fest dekselet med de to siste skruene.

Gratulerer! Du har nettopp installert din egen bevegelsessensorbryter, som begynner prosessen med hjemmeautomatisering. Hva blir det neste? En ny bevegelsessensorlampe til verandaen utenfor? En ny lysarmatur eller erstatning av et slitt stikkontakt? Alle disse er lett innenfor egenskapene til et hus med bare en liten instruksjon.

Installere bevegelsessensorbryteren

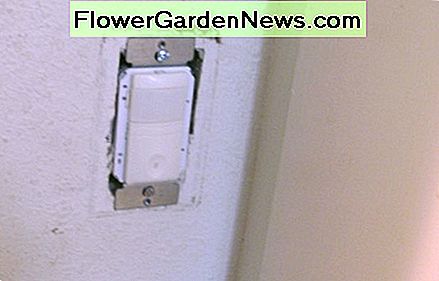

The switch is wired and screwed to the box.
Bryteren er koblet og skrudd på boksen.

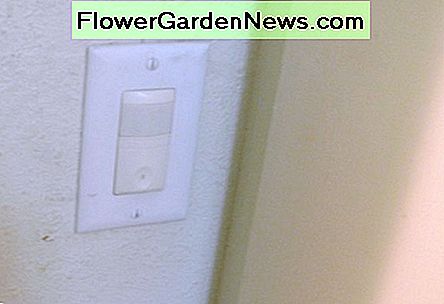

Cover plate installed - the job is complete
Dekselplate installert - jobben er fullført
